El servicio de conectividad gestiona la interconexión de todos los colaboradores con las Enviaseo E.S.P





Actualmente se estima la conectividad  XXXXXX



       Dirección General: Con capacidad mínima en ancho de banda de 382 Megas

Dirección de Información y Tecnología: Con capacidad mínima en ancho de banda de 50 Megas

Regionales:          Con capacidad mínima en ancho de banda de 10 Megas

Centros Zonales y demás sedes: Con capacidad mínima en ancho de banda de 4 Megas


Todas las redes WAN convergen física y lógicamente en el “Datacenter” principal a través de un “router” concentrador del proveedor con una capacidad de 3.6 Gbps. El ICBF publica sus sistemas de información al público en general a través de un canal de Internet de 750 Mbps.

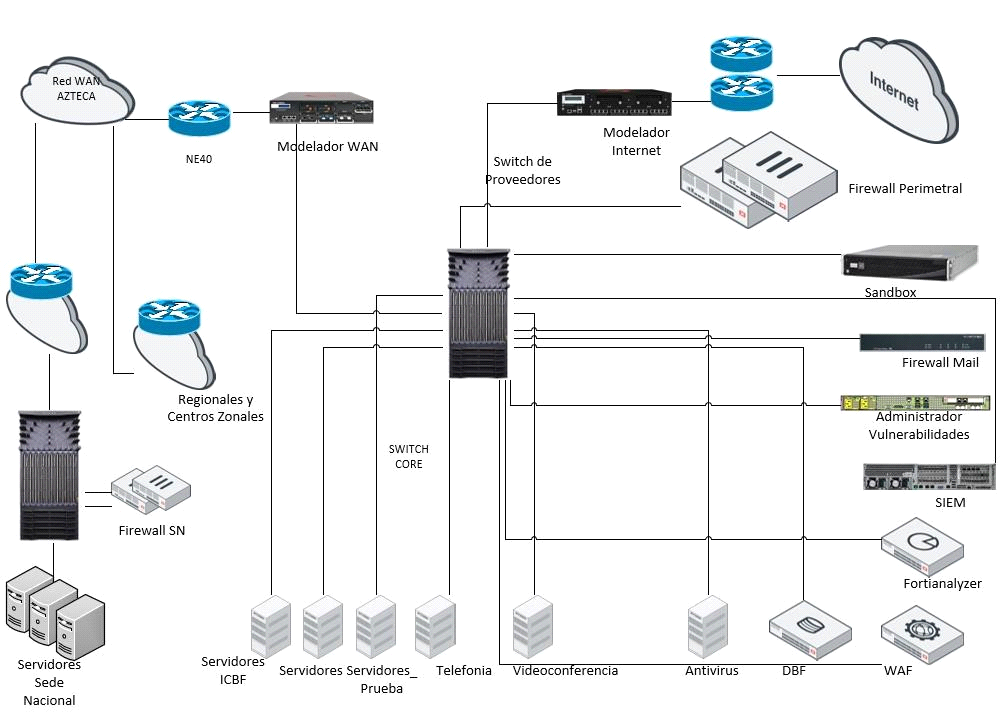

Tanto el servicio de red WAN como el enlace de Internet convergen en el “switch core” ubicado en el “datacenter” principal como se visualiza en la siguiente ilustración:

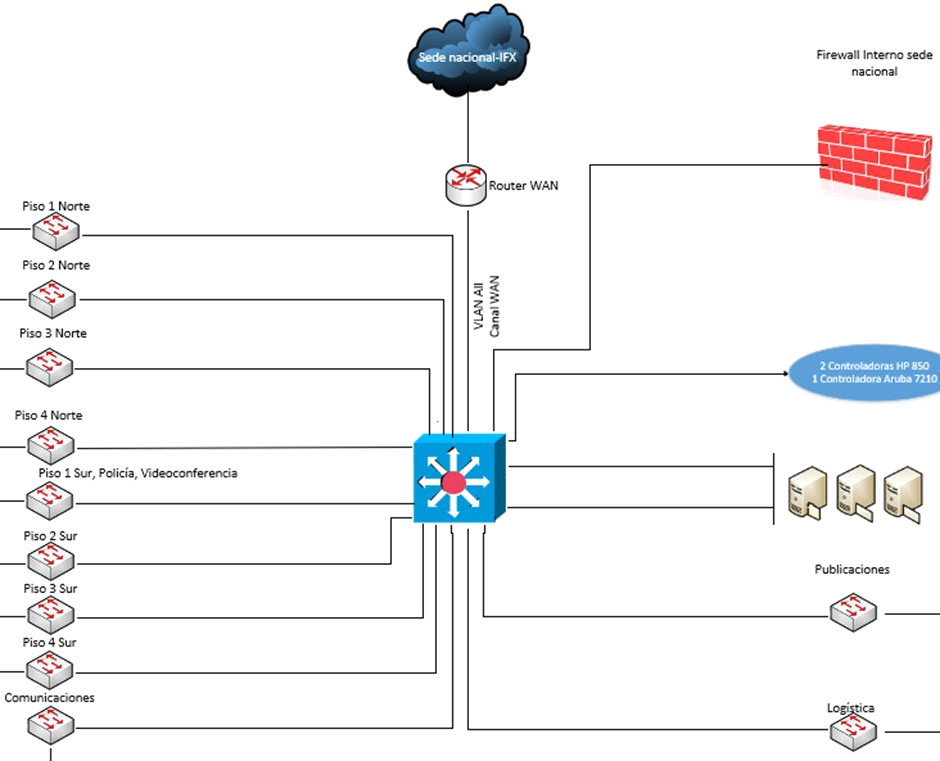

Para garantizar la disponibilidad en la conectividad LAN el ICBF cuenta con dos “Switch Core” ubicados en el “Datacenter” Principal (figura anterior) y Centro de cómputo de la Dirección General de acuerdo con el siguiente gráfico:



Ilustración 16 Conectividad Centro de Cómputo Dirección General



El grafico anterior se muestra un “switch core (de las mismas características ubicado en el datacenter principal) ubicado en el centro de cómputo de la Dirección General y con 14 centros de cableados distribuidos en las diferentes áreas de la Dirección que son segmentadas por Vlan´s para tener mejor calidad de servicio hacia los diferentes sistemas de información ubicado en el Datacenter Principal.



El servicio de conectividad LAN a nivel nacional esta soportado por 700 switches distribuidos a nivel nacional en las sedes donde se encuentran con un servicio de conectividad WAN. Estos switches soportarán una capacidad de un Gigabit por segundo (1 Gbps) donde se tendrán conectados los diferentes dispositivos que hacen usos de los sistemas de información de Enviaseo E.S.P (equipos de escritorio, pc portátil, impresoras, video conferencia, cámaras de vigilancia). Todos los switches a nivel nacional están segmentados por vlan con el fin de realizar QoS sobre el tráfico de datos y el servicio de telefonía IP.



El servicio de conectividad WLAN  a nivel nacional esta soportado por 136 Access Point distribuidos en la sede de la Dirección General, Dirección de Información y Tecnología y las 33 Regionales de la Entidad, en donde serán administradas a través de 3 controladoras (Una en la nube y dos OnePremise) que permitirán la conectividad inalámbrica de los diferentes dispositivos portátiles (smartphone, pc portátiles, tablets, entre otros) a través de un SSID de funcionario y un SSID público con portal cautivo para visitantes.
